05互感器综合测试仪

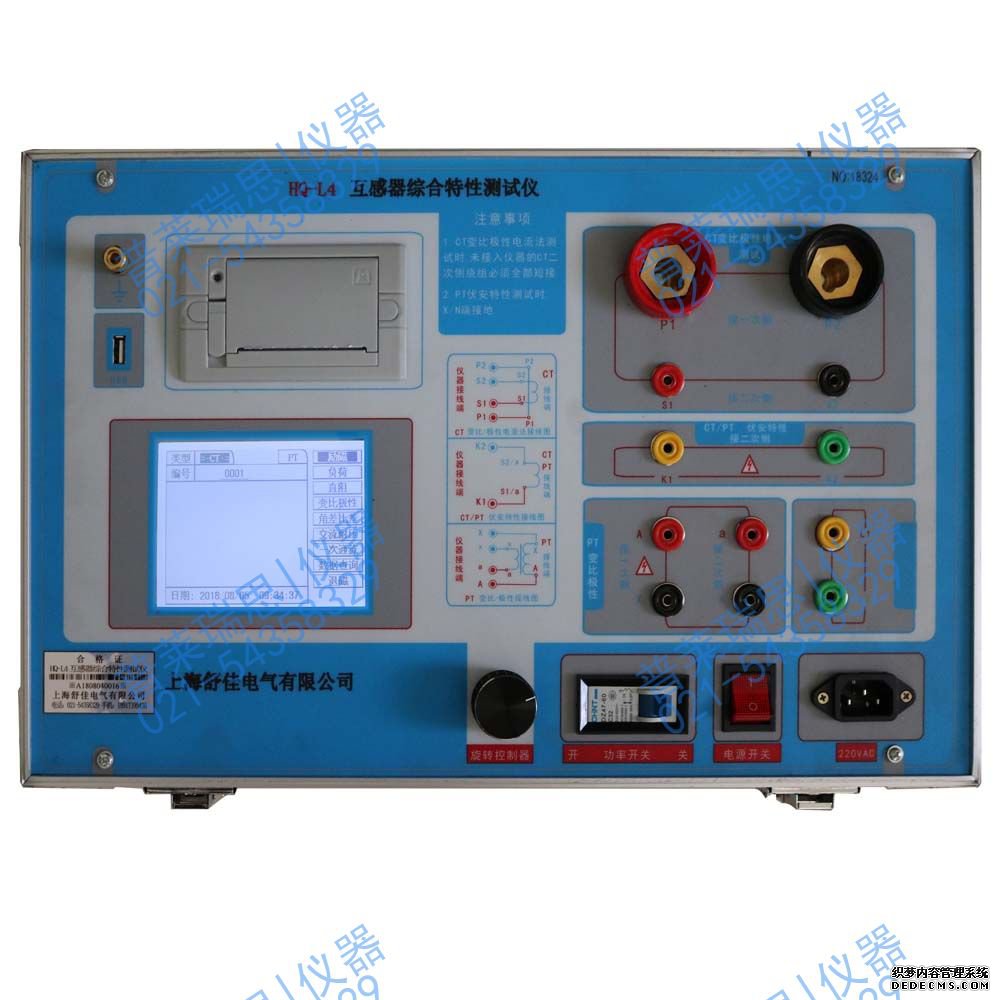

HQ-L4型互感器特性综合测试仪|互感器综合测试仪
产品简介
HQ-L4是用间接法全自动化测试PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT极性、PT极性等试验，CT的动稳定和短时热电流，CT变比极性和PT变比极性，自动计算CT的任意点误差曲线，
订购热线：021-54358329
产品介绍
HQ-L4型互感器特性综合测试仪 [详细说明书下载]--文件页数较多下载要几分钟 http://www.bm21.cn/a/05bianyaqiceshiyi/05huganqizongheceshiyi/343.html
HQ-L4型互感器特性综合测试仪,互感器综合测试仪,互感器伏安特性综合测试仪
互感器特性综合测试仪是用间接法全自动化测试PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT极性、PT极性等试验，CT的动稳定和短时热电流，CT变比极性和PT变比极性，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。名称有：互感器综合特性测试仪,互感器特性测试仪,ct伏安特性测试仪,互感器伏安特性、变比、极性综合测试仪；
一.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
四．测试仪主要测试功能：（见表1）
表1
五. 测试仪主要技术参数： （见表2）
HQ-L4型互感器特性综合测试仪,互感器综合测试仪,互感器伏安特性综合测试仪
互感器特性综合测试仪是用间接法全自动化测试PT、CT特性，可完成CT伏安特性(1A,5A)、PT伏安特性、CT极性、PT极性等试验，CT的动稳定和短时热电流，CT变比极性和PT变比极性，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。名称有：互感器综合特性测试仪,互感器特性测试仪,ct伏安特性测试仪,互感器伏安特性、变比、极性综合测试仪；
一.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.
四．测试仪主要测试功能：（见表1）
| CT（保护类、计量类） | PT |
| • 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
| • 自动给出拐点值 | • 自动给出拐点值 |
| • 自动给出5%和10%的误差曲线 | • 变比测量 |
| • 变比测量 | • 极性判断 |
| • 比差测量 | • 比差测量 |
| • 相位（角差）测量 | • 相位（角差）测量 |
| • 极性判断 | • 交流耐压测试 |
| • 一次通流测试 | • 二次负荷测试 |
| • 交流耐压测试 | • 二次绕组测试 |
| • 二次负荷测试 | • 铁心退磁 |
| •二次绕组测试 | |
| • 铁心退磁 |
五. 测试仪主要技术参数： （见表2）
| 项 目 | 参 数 | |
| 工作电源 | AC220V±10% 、50Hz | |
| 设备输出 |
0～2500Vrms， 5Arms（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
| 大电流输出 | 0～600A | |
| 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
|
二次绕组 电阻测量 |
范围 | 0.1～300Ω |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
|
二次实际 负荷测量 |
范围 | 5～1000VA |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA | |
|
相位测量 （角差） |
精度 | 4min |
| 分辨率 | 0.1min | |
| 比差 | 精度 | 0.05% |
|
CT 变比测量 |
范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | |
|
PT 变比测量 |
范围 | ≤500KV |
| 精度 | ≤0.5% | |
| 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
| 尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg | |
